CSI-Z521医用氧气浓缩器氧气流量及浓度测试系统
一、概述：
医用氧气浓缩器氧气流量及浓度测试系统用于氧气浓缩器产品流量特性、气流压力特性、氧气浓度的测量。
二、关键参数：
参数项 | 规格 |
控制系统 | PLC+Windows系统 |
操作方式 | 10寸嵌入式工业电脑 |
测试内容 | 连续流量的准确性、触发流量准确性、氧气浓度准确性、出口压力 |
氧气流量测试 | 0~500mL/min 准确度：±2.0% |
重复性：≤0.5% | |
响应时间：≤2s | |
标准气阻 | 内径长40mm，顶面斜边45°，小孔内径2mm，外径6mm（默认值） |
进口英国氧浓度传感器 | 量程：0~100% |
精度：±0.2%FS | |
检测原理：顺磁氧传感器 | |
响应时间：T90 ≤30s | |
瞬时力量分辨率：0.1ml/min | |
压力传感器 | 0~400Kpa 精度：±0.5%FS |
模拟呼吸器 | 呼吸频率：1~60次/min （可设置） |
触发压力： -0.1~-5.0Kpa | |
温度传感器 | 量程：-10~50℃ |
准确度：≤±0.5℃ | |
电源 | AC220V 50Hz |
三、仪器结构原理
四、执行标准
YY 9706.269-2021 《医用电气设备 第2-69部分:氧气浓缩器的基本安全和基本性能专用要求》

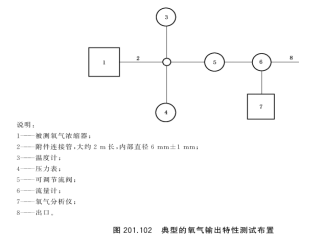

图201.102
五、配置清单
测试装置1台；
说明书1份;
合格证1份
保修卡1份;
签收单1份;
铭牌 1份;
电源 1根
扳手 1套
产品样册：2本
