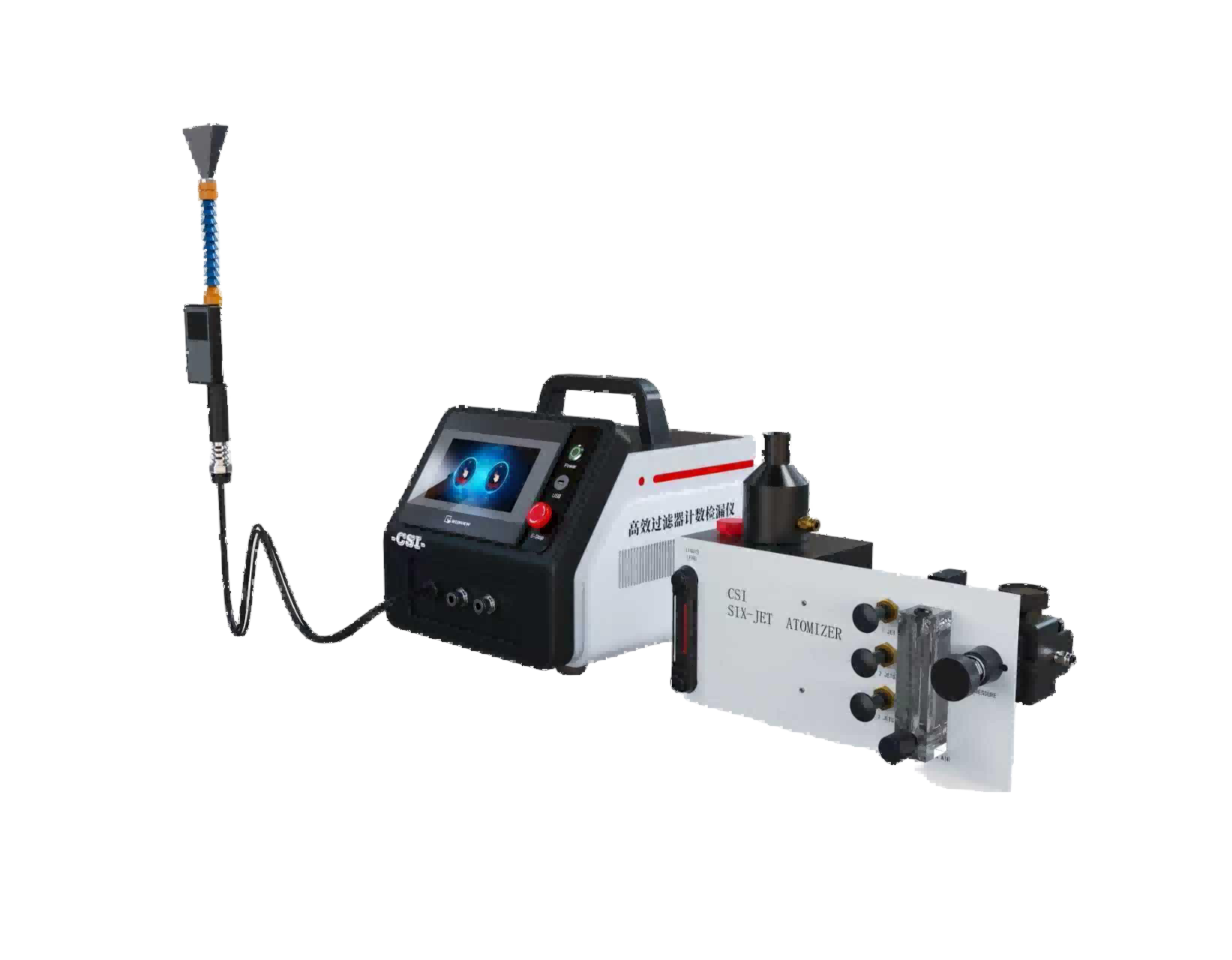

CSI-Z553高效过滤器计数检漏仪
一、介绍
高效过滤器计数检漏仪是一种专配于对风口过滤器检漏使用的精密检测设备。
二、关键参数
参数项 | 规格 |
控制系统 | 工业级PLC |
操作界面 | 彩色7寸触摸屏 |
操作方式 | 全触控操作，可设置、调用、修改测试程序 |
打印机 | 嵌入式打印机 |
采样流量 | 28.3L/min |
粒径范围 | 0.3μm,0.5μm,1μm,3μm,5μm,10μm |
气溶胶粒径发布 | 0.3μm-0.5μm，集中度≥70% |
气溶胶物质 | DEHS（标配）、PAO、DOP |
测量重复性相对误差: | ≤±10% |
最大计数浓度 | 3.5×104P/L |
扫描探头与滤面间距 | 建议2cm～4cm |
测试时间 | 0-999h |
电源电压 | 220V，50Hz |
USB测试软件插口，读取数据，可连接电脑 | |
三、执行标准与适用场景
GB/T25915《洁净室及相关受控环境》的第三部分附录B.6.3详述了计数法扫描检漏的规程
GB50591《洁净室施工及验收规范》推荐检漏应优选计数扫描法
最新14644-3-2005标准中主推计数法检漏，强调了计数法检漏的优势
《洁净室高效过滤器应用指南》只建议用粒子计数法来做检测
符合EN1822、IEST-RP-CC001.3、C GMP、EU GMP相关要求
四、测试原理
在过滤器上游释放标准气溶胶，制造高浓度挑战颗粒；然后在过滤器下游使用带扫描探头的粒子计数器进行逐行扫描，实时采集并计数穿透的颗粒。通过软件自动计算下游浓度与上游浓度的比值，若该比值超过0.01%，则判定为泄漏并报警。
五、配置清单
主机1台；
说明书1份;
合格证1份;
保修卡1份;
签收单1份;
铭牌1块;
电源线1根;
扳手1套;
宣传册若干;
